1. 问题

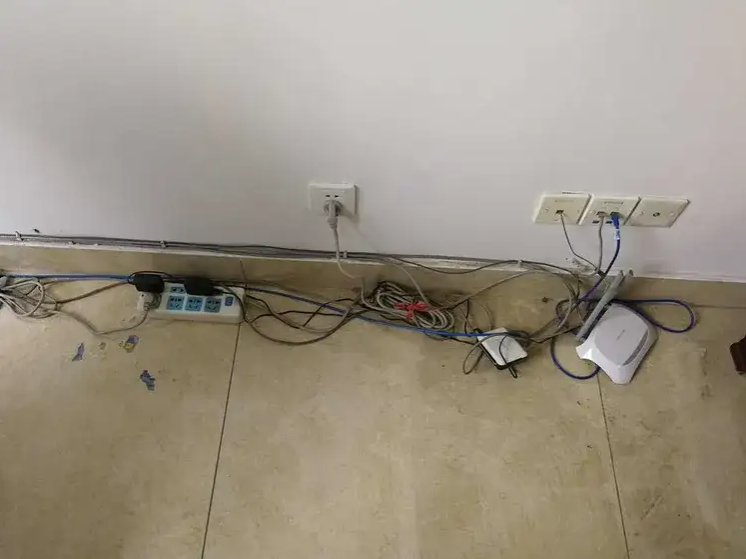

办公室或实验室用户较多,墙上面板提供的网络端口数量不足,需要扩展网络。
未经优化的扩展方式存在如下问题:
1. 设备性能:用户选择的设备性能较弱,不能承载较多用户的并发使用;
2. 线路质量:室内布线工程质量不好,实施完成后未经过有效测试;
3. 网络架构不合理:在用户较多的情况下墙上端口先接路由器再接交换机,或路由器下再扩展路由器,交换机下再扩展交换机,都会受到单独设备及端口性能瓶颈的影响,甚至造成环路使得网络性能下降。
![](/__local/E/A5/78/7F491641B9A1F1CB5B60BD1A3EA_12859768_5A428.png)
2. 建议方案
2.1. 用户数少于6个
通过小型路由器,扩展有线无线用户:墙上端口接路由器wan口,有线(包括打印机等哑终端)无线用户分别通过路由器lan口和路由器广播的wifi信号接入网络。
![](/__local/7/99/EF/CE2310445DF5B930FCF78C516E2_ED44B4CC_18022.png)
注意
1. 路由器选型,应该选用吞吐量为千兆的设备,尽量避免价格偏低且不知名品牌的设备。推荐采用网件、华硕等专业品牌的中高端型号。
2. 为确保网络传输稳定可靠,网线须采用六类非屏蔽双绞线,推荐面向工程布线领域的主流网线品牌,如安普网联、秋叶原、罗格朗、山泽、西蒙、绿联等。
3. 如果室内已经有校园网提供的wifi信号(icjlu),应尽量关闭路由器广播的wifi信号,或更改路由器wifi的频点,以免相互干扰。
2.2. 用户数量大于6个

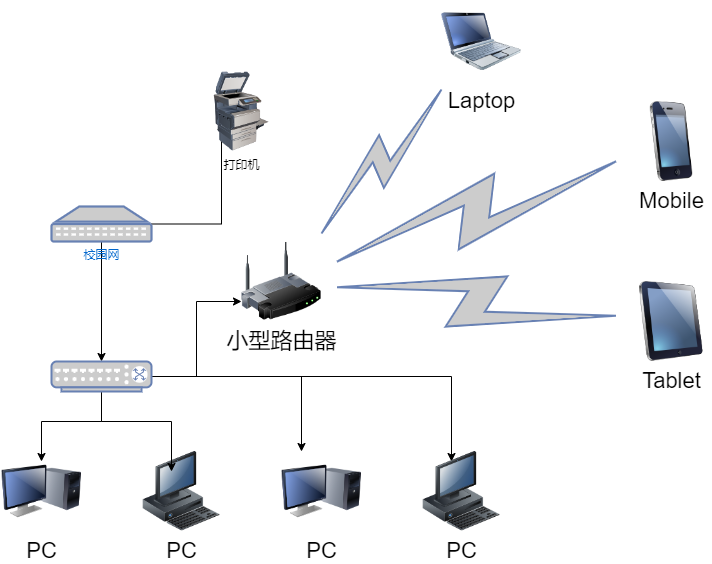

通过千兆交换机扩展有线用户:交换机上联口接墙上端口;交换机下联端口可根据需要接小型路由器扩展无线用户;网络打印机或其他哑终端,应通过墙上其他端口接入校园网,若端口数量不足可向信息中心申请扩展网络端口。
![](/__local/1/2D/1D/59DE3BB813F95A9428E4571E6DF_03F7179C_154D4.png)
注意
1. 交换机和路由器的选型,应该选用吞吐量为千兆的设备,尽量避免价格偏低且不知名品牌的设备。交换机推荐采用华为、华三等企业级专业品牌的非网管型千兆接入交换机,端口数根据实际情况选用8口、16口等规格。路由器推荐采用网件、华硕等专业品牌的中高端型号。
2. 为确保网络传输稳定可靠,网线须采用六类非屏蔽双绞线,推荐面向工程布线领域的主流网线品牌,如安普网联、秋叶原、罗格朗、山泽、西蒙、绿联等。
3. 如果室内已经有校园网提供的wifi信号(icjlu),应尽量关闭路由器广播的wifi信号,或更改路由器wifi的频点,以免相互干扰。
4. 网络打印机需要通过单独的墙上接口接入校园网,向信息技术中心申请固定的免认证IP地址。
3.3. 测试
通过上述方式扩展网络端口后,为了确保网络连通质量,应进行相应的测试。

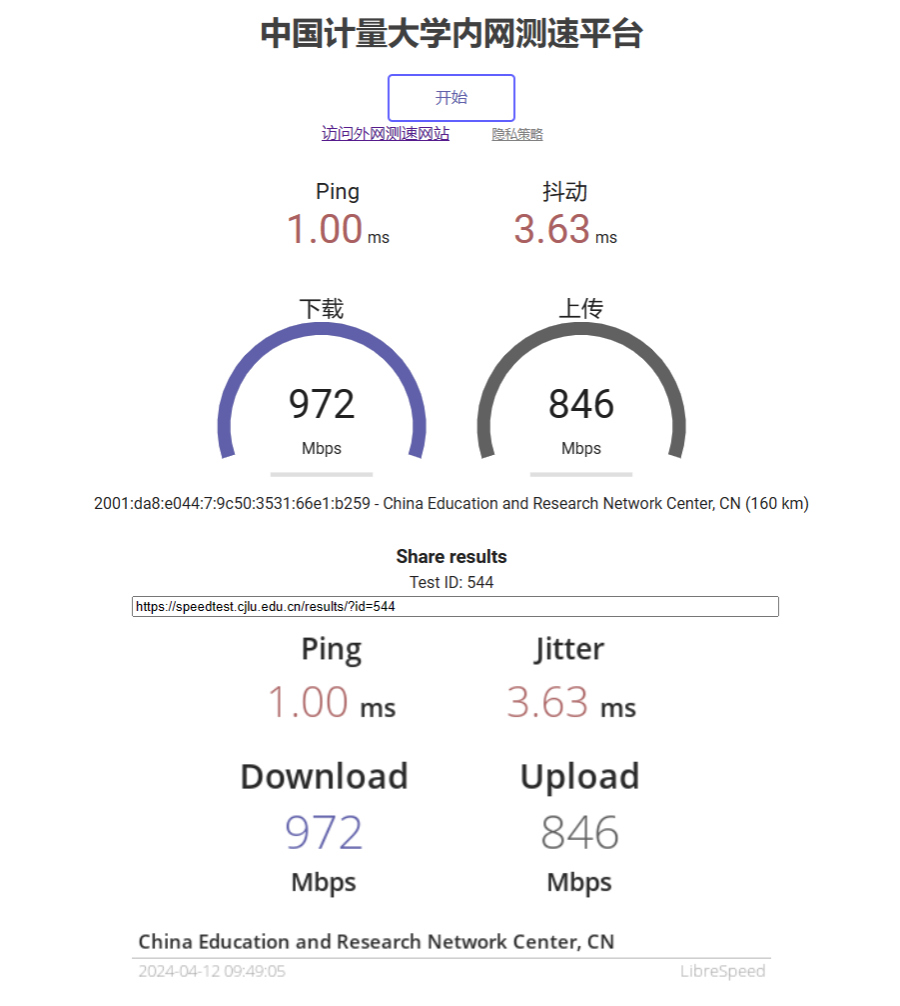

1. 内网测试:可通过中国计量大学内网测速平台(https://speedtest.cjlu.edu.cn),测试内网访问速度。

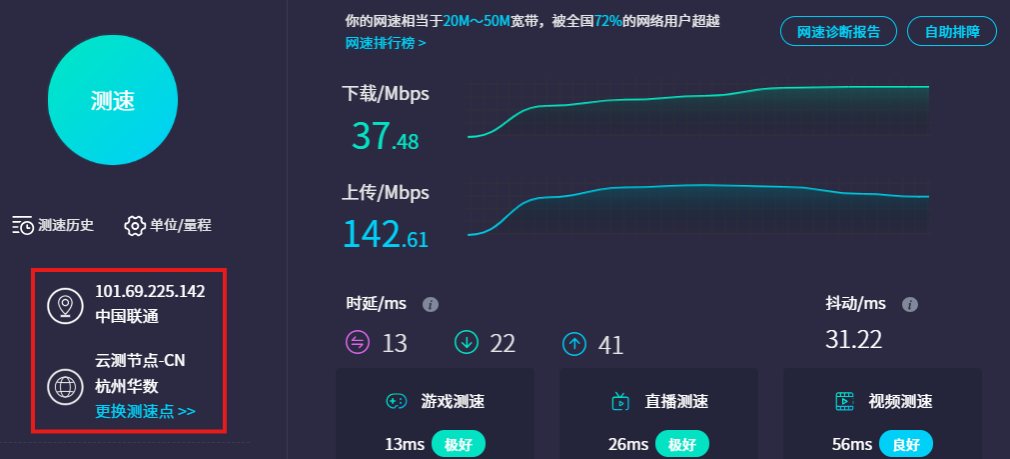

2. 互联网测试:可通过访问外网测速网站(https://www.speedtest.cn),进行测试。
![](/__local/0/37/B2/4667D5CDD32E72C5CE9B440C353_7FF68ADB_1A154.png)
![1BC82](/__local/C/0C/EF/46BF6D1EB3C99FB038A144B85B1_8DB1C534_1BC82.png)
注意
互联网网速测试,因为受到国内不同运营商之间互联互通质量的影响,测试结果受限于测试目标:比如从校园网中国联通出口测试中国移动或杭州华数的目标,则测速结果会比较慢,而通过校园网中国联通出口测试中国联通目标则效果会比较理想。
